فن رادیال صنعتی یکی از تجهیزات مهم در سیستم‌های تهویه، مکش، انتقال هوا و جابه‌جایی گاز در محیط‌های صنعتی است.
همین الان با کارشناسان کولاک فن تماس بگیرید
این نوع فن با تغییر جهت جریان هوا و ایجاد نیروی گریز از مرکز، می‌تواند هوا را با فشار مناسب جابه‌جا کند و در پروژه‌هایی که مقاومت مسیر کانال یا تجهیزات بالاست، عملکرد قابل توجهی داشته باشد.
فن‌های رادیال بسته به نوع پروانه، ظرفیت هوادهی، فشار کاری، توان موتور، دمای سیال و شرایط محیطی در مدل‌های مختلف طراحی و تولید می‌شوند. به همین دلیل انتخاب فن مناسب باید بر اساس مشخصات واقعی پروژه انجام شود و نمی‌توان صرفاً بر اساس ابعاد ظاهری یا توان موتور یک مدل را انتخاب کرد.
کولاک فن به عنوان مجموعه فعال در زمینه تجهیزات تهویه صنعتی، امکان طراحی و تولید فن‌های صنعتی متناسب با نیاز پروژه را فراهم می‌کند. در ادامه با ساختار، انواع، کاربردها، مشخصات فنی و نکات مهم خرید فن رادیال صنعتی آشنا می‌شویم.

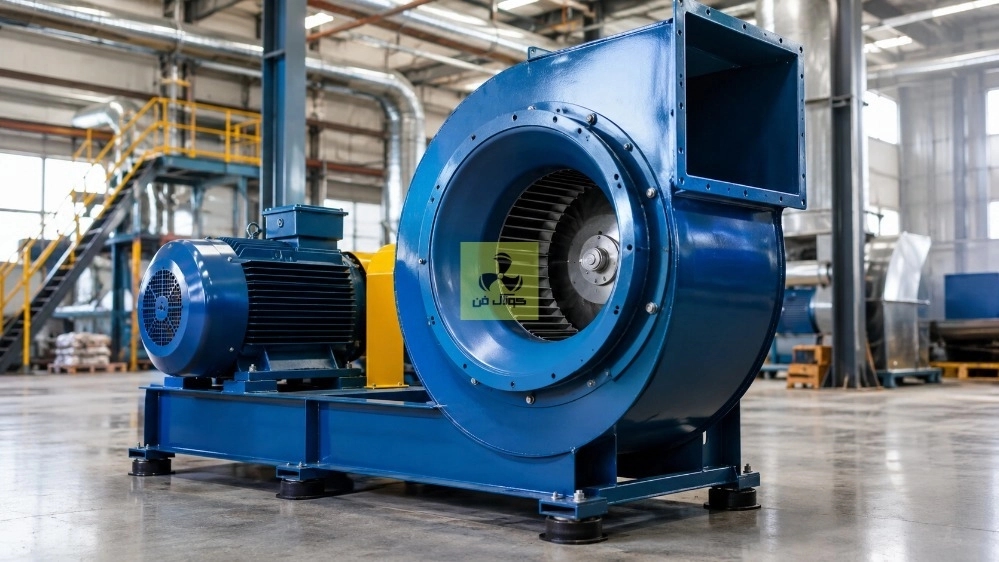

فن رادیال صنعتی چیست؟
فن رادیال صنعتی نوعی فن گریز از مرکز است که هوا پس از ورود به قسمت مرکزی پروانه، تحت تأثیر چرخش پروانه به سمت بیرون حرکت می‌کند. در این فرآیند انرژی مکانیکی موتور به جریان هوا منتقل شده و فن می‌تواند فشار لازم برای عبور هوا از مسیرهای مختلف را ایجاد کند.
یکی از ویژگی‌های مهم فن رادیال، توانایی آن در کارکردن در سیستم‌هایی با مقاومت نسبتاً بالا است. به همین دلیل در بسیاری از پروژه‌های صنعتی که مسیر کانال‌کشی طولانی، فیلتر، غبارگیر یا تجهیزات دیگر در مسیر هوا قرار دارد، استفاده از این نوع فن می‌تواند مناسب باشد.
البته انتخاب فن رادیال باید بر اساس دبی هوا و فشار استاتیکی مورد نیاز پروژه انجام شود. استفاده از یک فن بزرگ‌تر یا قدرتمندتر بدون محاسبه دقیق الزاماً باعث عملکرد بهتر سیستم نمی‌شود.
فن رادیال چگونه کار می‌کند؟
عملکرد فن رادیال بر اساس ایجاد نیروی گریز از مرکز انجام می‌شود.
هوا از بخش ورودی فن وارد مرکز پروانه می‌شود. با چرخش پروانه، هوا انرژی دریافت کرده و به سمت محیط بیرونی پروانه حرکت می‌کند. سپس جریان هوا وارد محفظه فن شده و از طریق خروجی به سمت کانال یا تجهیزات موردنظر هدایت می‌شود.
میزان هوادهی و فشار ایجادشده به عواملی مانند موارد زیر وابسته است:
قطر و طراحی پروانه
سرعت چرخش
توان موتور
شکل و تعداد پره‌ها
ابعاد محفظه
شرایط مسیر کانال
میزان مقاومت سیستم
بنابراین عملکرد واقعی فن باید در ارتباط با کل سیستم تهویه بررسی شود.
اجزای اصلی فن رادیال صنعتی
فن رادیال از چند بخش اصلی تشکیل شده که هماهنگی آنها روی عملکرد، راندمان و عمر دستگاه تأثیر مستقیم دارد.
پروانه فن رادیال
پروانه مهم‌ترین بخش متحرک فن است و انتقال انرژی موتور به هوا توسط آن انجام می‌شود.
طراحی پره‌ها، قطر پروانه، جنس متریال، زاویه پره‌ها و سرعت دوران از عوامل مهم در عملکرد فن هستند. برای محیط‌هایی که هوا دارای ذرات، گردوغبار یا آلاینده است، انتخاب نوع مناسب پروانه اهمیت بیشتری پیدا می‌کند.
موتور الکتریکی
موتور وظیفه تأمین توان مورد نیاز برای چرخاندن پروانه را بر عهده دارد.
توان موتور باید متناسب با نقطه کاری فن انتخاب شود. انتخاب موتور بیش از ظرفیت مورد نیاز می‌تواند هزینه اولیه و مصرف انرژی را افزایش دهد و انتخاب موتور ضعیف نیز ممکن است باعث عملکرد نامناسب یا فشار بیش از حد به موتور شود.
محفظه و بدنه فن
محفظه وظیفه هدایت جریان هوا و تبدیل مناسب انرژی جریان را بر عهده دارد.
جنس و ضخامت بدنه نیز باید با شرایط پروژه، فشار کاری، دما و نوع سیال هماهنگ باشد.
شافت و یاتاقان‌ها
در مدل‌هایی که انتقال نیرو از موتور به پروانه توسط شافت انجام می‌شود، کیفیت شافت، یاتاقان‌ها و نحوه بالانس پروانه اهمیت زیادی دارد.
بالانس نامناسب می‌تواند باعث ایجاد لرزش، افزایش صدا و فرسایش زودهنگام قطعات شود.
انواع فن رادیال صنعتی
فن‌های رادیال را می‌توان بر اساس ساختار، نوع پروانه و شرایط کاری در گروه‌های مختلف قرار داد.
فن رادیال تک‌طرفه
در این مدل، هوا از یک سمت وارد پروانه شده و پس از عبور از آن به سمت خروجی هدایت می‌شود.
این ساختار در بسیاری از سیستم‌های تهویه و مکش صنعتی کاربرد دارد و می‌تواند بر اساس ظرفیت و فشار موردنیاز پروژه طراحی شود.
فن رادیال دوطرفه
در فن‌های دوطرفه، طراحی پروانه و مسیر ورود هوا به شکلی انجام می‌شود که ظرفیت هوادهی بالاتری نسبت به برخی مدل‌های معمول ایجاد شود.
انتخاب این مدل به ظرفیت مورد نیاز سیستم و محدودیت‌های نصب بستگی دارد.
فن رادیال فشار قوی
فن‌های رادیال فشار قوی برای سیستم‌هایی طراحی می‌شوند که علاوه بر جابه‌جایی هوا، به فشار استاتیکی بالاتری نیاز دارند.
این مدل‌ها می‌توانند در سیستم‌های غبارگیری، مکش صنعتی، انتقال هوا و برخی فرآیندهای صنعتی مورد استفاده قرار گیرند.
فن رادیال با پروانه شعاعی
در این نوع طراحی، پره‌ها ساختار شعاعی دارند و می‌توانند برای شرایطی که هوا دارای ذرات یا مواد معلق است مورد استفاده قرار گیرند.
نوع پروانه باید بر اساس ماهیت هوای عبوری و شرایط واقعی سیستم انتخاب شود.
کاربرد فن رادیال صنعتی در صنایع مختلف
فن رادیال به دلیل توانایی ایجاد فشار مناسب و امکان طراحی در ظرفیت‌های مختلف، در صنایع گوناگون مورد استفاده قرار می‌گیرد.
کارخانه‌ها و سالن‌های تولید
برای جابه‌جایی هوا، تخلیه هوای آلوده و ایجاد جریان مناسب در خطوط تولید می‌توان از فن‌های رادیال استفاده کرد.
سیستم‌های غبارگیری
در سیستم‌هایی که هوا باید از فیلتر، بگ فیلتر یا تجهیزات جمع‌آوری گردوغبار عبور کند، مقاومت مسیر افزایش پیدا می‌کند. در چنین شرایطی انتخاب فن متناسب با فشار سیستم اهمیت زیادی دارد.
صنایع فولاد و ذوب
در برخی فرآیندهای صنعتی مرتبط با فولاد و ذوب، فن باید بتواند در شرایط سخت کاری و دماهای مشخص عملکرد مناسبی داشته باشد.
صنایع سیمان و معدن
وجود گردوغبار و ذرات معلق باعث می‌شود طراحی سیستم مکش و غبارگیری اهمیت زیادی پیدا کند. فن رادیال مناسب می‌تواند یکی از اجزای این سیستم‌ها باشد.
صنایع چوب و MDF
در خطوط تولید چوب و MDF، سیستم مکش و جمع‌آوری گردوغبار به تجهیزات مناسب نیاز دارد و فن باید بر اساس حجم هوا و مقاومت مسیر انتخاب شود.
کارگاه‌ها و سوله‌های صنعتی
در محیط‌های صنعتی بزرگ نیز فن‌های رادیال می‌توانند برای تهویه، مکش و جابه‌جایی هوا مورد استفاده قرار گیرند.
تفاوت فن رادیال و فن سانتریفیوژ
در بسیاری از موارد اصطلاح فن رادیال و فن سانتریفیوژ در بازار به یکدیگر نزدیک هستند، اما از نظر فنی بهتر است طراحی پروانه و جهت حرکت هوا را دقیق بررسی کرد.
ویژگی
فن رادیال
فن سانتریفیوژ
نوع جریان
خروج هوا در راستای شعاعی
خروج هوا به سمت بیرون پروانه
ساختار پروانه
بسته به طراحی می‌تواند شعاعی باشد
دارای طراحی‌های مختلف پروانه
فشار کاری
بسته به مدل، از متوسط تا بالا
از متوسط تا بالا
کاربرد
تهویه، مکش و فرآیندهای صنعتی
تهویه، غبارگیری و انتقال هوا
انتخاب
بر اساس نقطه کاری سیستم
بر اساس دبی و فشار موردنیاز
بنابراین هنگام خرید بهتر است به جای توجه صرف به نام تجاری فن، منحنی عملکرد و مشخصات واقعی دستگاه بررسی شود.
تفاوت فن رادیال و فن آکسیال
تفاوت اصلی این دو نوع فن در مسیر حرکت هواست.
در فن آکسیال، جریان هوا تقریباً در راستای محور پروانه حرکت می‌کند و این نوع فن معمولاً برای جابه‌جایی حجم بالای هوا در فشارهای پایین‌تر مناسب است.
در فن رادیال، هوا پس از ورود به مرکز پروانه به سمت بیرون حرکت می‌کند و فن می‌تواند برای سیستم‌هایی با مقاومت بیشتر مورد استفاده قرار گیرد.
بنابراین انتخاب بین فن رادیال و آکسیال باید بر اساس دبی هوا، فشار استاتیکی، مسیر کانال و شرایط پروژه انجام شود.
تفاوت فن رادیال با اگزاست فن
اگزاست فن یک عنوان کاربردی برای تجهیزاتی است که وظیفه تخلیه هوای آلوده، گرم یا نامطلوب را بر عهده دارند، در حالی که فن رادیال به ساختار و نحوه عملکرد فن اشاره دارد.
به همین دلیل ممکن است در یک سیستم تخلیه صنعتی از فن رادیال به عنوان بخش اصلی اگزاست استفاده شود.
پس این دو اصطلاح الزاماً در مقابل یکدیگر قرار نمی‌گیرند و انتخاب تجهیز باید بر اساس نیاز واقعی سیستم انجام شود.
همین الان با کارشناسان کولاک فن تماس بگیرید
مشخصات فنی مهم در انتخاب فن رادیال
انتخاب صحیح فن یکی از مهم‌ترین مراحل طراحی سیستم تهویه صنعتی است.
ظرفیت هوادهی
ظرفیت هوادهی مشخص می‌کند فن در واحد زمان چه مقدار هوا را جابه‌جا می‌کند.
اگر ظرفیت هوادهی کمتر از نیاز سیستم باشد، تهویه یا مکش به میزان مورد انتظار انجام نمی‌شود.
فشار استاتیکی
فشار استاتیکی نشان‌دهنده توانایی فن برای غلبه بر مقاومت مسیر است.
کانال‌ها، زانوها، فیلترها، بگ فیلترها، دمپرها و سایر تجهیزات می‌توانند افت فشار ایجاد کنند.
دور موتور
سرعت چرخش پروانه روی ظرفیت و فشار فن اثر دارد. دور موتور باید با طراحی پروانه و نقطه کاری سیستم هماهنگ باشد.
توان موتور
توان موتور باید بر اساس نقطه کاری واقعی فن انتخاب شود تا دستگاه بتواند بدون اضافه‌بار عملکرد پایدار داشته باشد.
نوع پروانه
پروانه باید متناسب با نوع هوا، میزان ذرات، فشار موردنیاز و شرایط کاری انتخاب شود.
دمای کاری
اگر فن برای هوای گرم یا فرآیندهای صنعتی استفاده شود، دمای سیال باید در طراحی لحاظ شود.
فن رادیال صنعتی برای چه پروژه‌هایی مناسب است؟
فن رادیال می‌تواند برای پروژه‌هایی مناسب باشد که نیاز به ترکیبی از هوادهی، مکش و فشار استاتیکی مناسب دارند.
از جمله:
کارخانه‌ها
سالن‌های تولید
کارگاه‌های صنعتی
سیستم‌های غبارگیری
خطوط تولید چوب و MDF
صنایع فولاد
صنایع سیمان
صنایع معدنی
سیستم‌های مکش صنعتی
پروژه‌های تهویه صنعتی
البته انتخاب نهایی باید بعد از بررسی شرایط پروژه و محاسبه نقطه کاری انجام شود.
عوامل مؤثر بر قیمت فن رادیال صنعتی
قیمت فن رادیال عدد ثابتی نیست و بر اساس مشخصات فنی و شرایط ساخت تعیین می‌شود.
مهم‌ترین عوامل عبارت‌اند از:
ظرفیت هوادهی
فشار استاتیکی
توان و نوع موتور
ابعاد و قطر پروانه
جنس بدنه
نوع و جنس پروانه
دمای کاری
نوع انتقال نیرو
تجهیزات جانبی
سفارشی‌سازی دستگاه
به همین دلیل مقایسه قیمت دو فن بدون مقایسه مشخصات فنی آنها می‌تواند نتیجه دقیقی نداشته باشد
راهنمای خرید فن رادیال صنعتی
قبل از خرید فن رادیال بهتر است اطلاعات فنی پروژه مشخص باشد.
مواردی مانند دبی هوای موردنیاز، فشار استاتیکی، دمای هوا، نوع آلاینده، طول و ابعاد کانال، نوع کاربری و شرایط نصب باید بررسی شوند.
همچنین اگر فن برای سیستم غبارگیری استفاده می‌شود، نوع و میزان ذرات موجود در هوا نیز اهمیت دارد.
انتخاب فن بر اساس یک مشخصه مانند توان موتور یا قطر پروانه، بدون بررسی سایر پارامترها، روش مناسبی برای انتخاب تجهیزات صنعتی نیست.
تولید فن رادیال صنعتی در شیراز | کولاک فن
کولاک فن با فعالیت در زمینه تجهیزات تهویه صنعتی در شیراز، امکان طراحی و تولید فن‌های صنعتی متناسب با نیاز پروژه‌های مختلف را فراهم می‌کند.
در پروژه‌هایی که به فن رادیال برای تهویه، مکش، جابه‌جایی هوا یا سیستم‌های غبارگیری نیاز دارند، مشخصات فنی پروژه باید پیش از ساخت بررسی شود.
ظرفیت هوادهی، فشار استاتیکی، شرایط محیطی، نوع سیال، دمای کاری و فضای نصب از جمله اطلاعاتی هستند که می‌توانند در طراحی فن مؤثر باشند.
به همین دلیل برای پروژه‌های صنعتی بهتر است انتخاب و طراحی فن بر اساس نیاز واقعی سیستم انجام شود، نه صرفاً بر اساس یک مدل آماده.
نگهداری و سرویس فن رادیال صنعتی
سرویس منظم فن می‌تواند به حفظ عملکرد و کاهش احتمال خرابی کمک کند.
موارد مهم در نگهداری عبارت‌اند از:
بررسی لرزش دستگاه
کنترل وضعیت یاتاقان‌ها
بررسی تسمه و سیستم انتقال نیرو
کنترل اتصالات
بررسی وضعیت پروانه
تمیز کردن بخش‌های آلوده
کنترل موتور
بررسی صداهای غیرعادی
کنترل بالانس پروانه
در سیستم‌هایی که هوا دارای گردوغبار است، تجمع ذرات روی پروانه می‌تواند باعث برهم خوردن بالانس و افزایش لرزش شود؛ بنابراین بازرسی دوره‌ای اهمیت بیشتری پیدا می‌کند.
خرید و سفارش فن رادیال از کولاک فن
برای انتخاب فن رادیال مناسب، ابتدا باید شرایط پروژه مشخص شود. اگر ظرفیت هوادهی، فشار استاتیکی، نوع کاربرد و شرایط محیطی مشخص باشند، امکان انتخاب دقیق‌تر تجهیزات فراهم می‌شود.
کولاک فن می‌تواند متناسب با نیاز پروژه، مشخصات فنی موردنیاز برای طراحی و تولید فن صنعتی را بررسی کند.
برای پروژه‌های کارخانه‌ای، کارگاهی، تهویه صنعتی، مکش و غبارگیری بهتر است قبل از سفارش، مشخصات سیستم به صورت کامل بررسی شود تا فن انتخاب‌شده با شرایط کاری پروژه هماهنگ باشد.
همین الان با کارشناسان کولاک فن تماس بگیرید
سوالات متداول درباره فن رادیال صنعتی
فن رادیال صنعتی چیست؟
فن رادیال نوعی فن صنعتی با جریان خروجی شعاعی است که برای جابه‌جایی هوا و ایجاد فشار مناسب در سیستم‌های مختلف تهویه و مکش استفاده می‌شود.
فن رادیال در چه صنایعی کاربرد دارد؟
این فن در کارخانه‌ها، کارگاه‌ها، صنایع فولاد، سیمان، معدن، چوب و MDF، سیستم‌های غبارگیری و پروژه‌های مختلف تهویه صنعتی کاربرد دارد.
تفاوت فن رادیال و سانتریفیوژ چیست؟
فن رادیال را می‌توان یکی از انواع طراحی‌های فن گریز از مرکز دانست و هنگام مقایسه باید نوع پروانه، فشار، دبی و ساختار واقعی فن بررسی شود.
تفاوت فن رادیال و آکسیال چیست؟
در فن آکسیال جریان هوا عمدتاً در راستای محور پروانه حرکت می‌کند، اما در فن رادیال هوا از مرکز پروانه وارد شده و به سمت بیرون حرکت می‌کند.
قیمت فن رادیال صنعتی چگونه تعیین می‌شود؟
قیمت به عواملی مانند ظرفیت هوادهی، فشار استاتیکی، توان موتور، ابعاد، جنس بدنه و پروانه، شرایط کاری و سفارشی‌سازی بستگی دارد.
آیا فن رادیال صنعتی سفارشی تولید می‌شود؟
بله، بسته به شرایط پروژه می‌توان مشخصات فن را بر اساس ظرفیت، فشار، نوع کاربرد و شرایط محیطی طراحی و تولید کرد.
برای انتخاب فن رادیال مناسب چه اطلاعاتی لازم است؟
اطلاعاتی مانند دبی هوا، فشار استاتیکی، دمای کاری، نوع سیال، میزان ذرات، مسیر کانال و شرایط نصب برای انتخاب دقیق فن اهمیت دارند.
جمع‌بندی
فن رادیال صنعتی یکی از گزینه‌های مهم برای پروژه‌هایی است که به تهویه، مکش، جابه‌جایی هوا و ایجاد فشار مناسب نیاز دارند. عملکرد صحیح این تجهیزات به انتخاب درست پروانه، موتور، بدنه و سایر اجزا و همچنین هماهنگی آنها با شرایط واقعی سیستم وابسته است.
برای انتخاب فن رادیال، بهتر است ابتدا نیاز پروژه از نظر ظرفیت هوادهی، فشار استاتیکی، دما، نوع هوا و شرایط نصب مشخص شود و سپس فن متناسب با نقطه کاری طراحی یا انتخاب شود.
کولاک فن می‌تواند در زمینه طراحی و تولید تجهیزات تهویه صنعتی، متناسب با نیاز پروژه‌های مختلف، راهکار مناسب را بررسی و ارائه کند.
