فن سانتریفیوژ

فن سانتریفیوژ

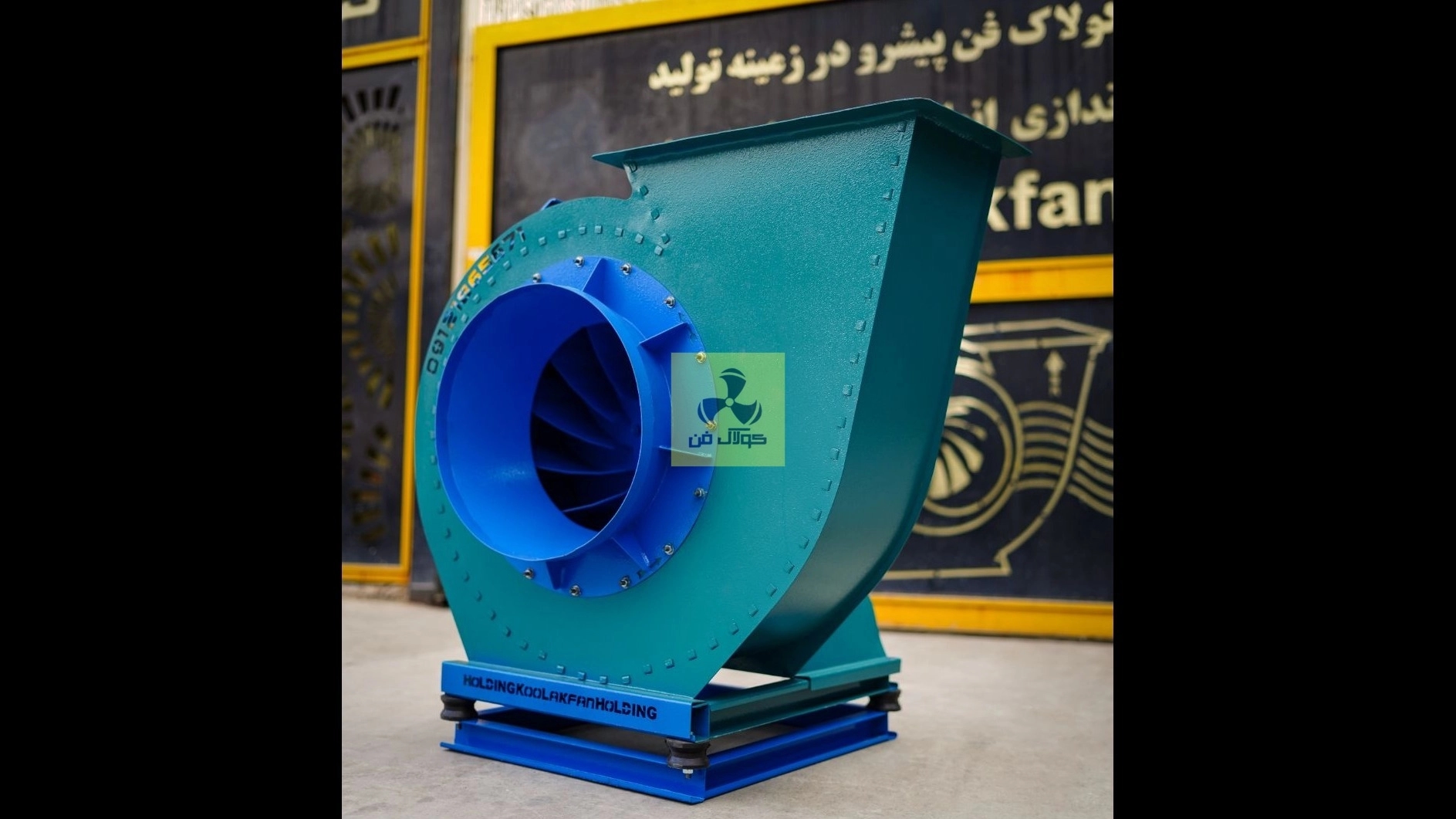

1 مقدمه

فن سانتریفیوژ (Centrifugal Fan) دستگاهی مکانیکی است که برای جابجایی هوا و گازها با فشار بالا به‌کار می‌رود. اساس کار آن تبدیل انرژی مکانیکی موتور به انرژی جنبشی در هواست.

در بسیاری از صنایع، نیاز به ایجاد جریان هوا با فشار بالا وجود دارد، جایی که فن‌های محوری قادر به تأمین فشار کافی نیستند. در این شرایط فن سانتریفیوژ بهترین گزینه است زیرا می‌تواند فشار استاتیکی تا چند هزار پاسکال تولید کند.

اولین نمونه‌های فن سانتریفیوژ در قرن ۱۸ میلادی برای تهویه معادن معرفی شدند، اما در قرن ۲۰ با پیشرفت طراحی‌های پره‌ای، این فن‌ها به جریان اصلی صنعت تبدیل شدند.

2. اصول علمی عملکرد

وقتی هوا وارد مرکز فن می‌شود، پره‌های چرخان به آن شتاب شعاعی می‌دهند. بر اساس قانون پایستگی انرژی، سرعت و فشار هوا افزایش می‌یابد و در خروجی، جریان با سرعت و فشار بالاتر دفع می‌شود.

در یک فن سانتریفیوژ معمولی:

pt=ps+12ρv2 p_t = p_s + \frac{1}{2} \rho v^2 pt=ps+21ρv2

که در آن:

pt p_t pt: فشار کل
ps p_s ps: فشار استاتیکی
ρ \rho ρ: چگالی هوا
v v v: سرعت هوا در خروجی

افزایش فشار در فن سانتریفیوژ نتیجه تبدیل انرژی جنبشی به فشار استاتیکی است.

زاویه پره‌ها، تعداد پره و سرعت چرخش در راندمان نهایی نقش بسیار حیاتی دارند.

3. طراحی هندسی پره‌ها

پره‌ها قلب فن هستند. طراحی آن‌ها به‌صورت دقیق بر اساس قوانین آیرودینامیک انجام می‌شود.

سه نوع هندسه پایه برای پره وجود دارد:

پره خم به جلو (Forward Curved):

برای دِبی بالا با فشار کم. سرعت خروجی هوا زیاد است، ولی مصرف انرژی بیشتر و احتمال تجمع ذرات بالاست.

پره خم به عقب (Backward Curved):

مصرف انرژی کمتر، راندمان بالا، و منحنی عملکرد پایدار. جهت جریان هوا نسبت به دوران پروانه مخالف است.

پره شعاعی (Radial Blade):

ساده‌ترین ساختار با مقاومت زیاد در برابر سایش و آلودگی صنعتی.

پره‌ها معمولاً از فولاد ضدزنگ، آلومینیوم یا کامپوزیت تقویت‌شده ساخته می‌شوند. در کاربردهای خاص از پلیمرهای مقاوم حرارتی نیز استفاده می‌شود.

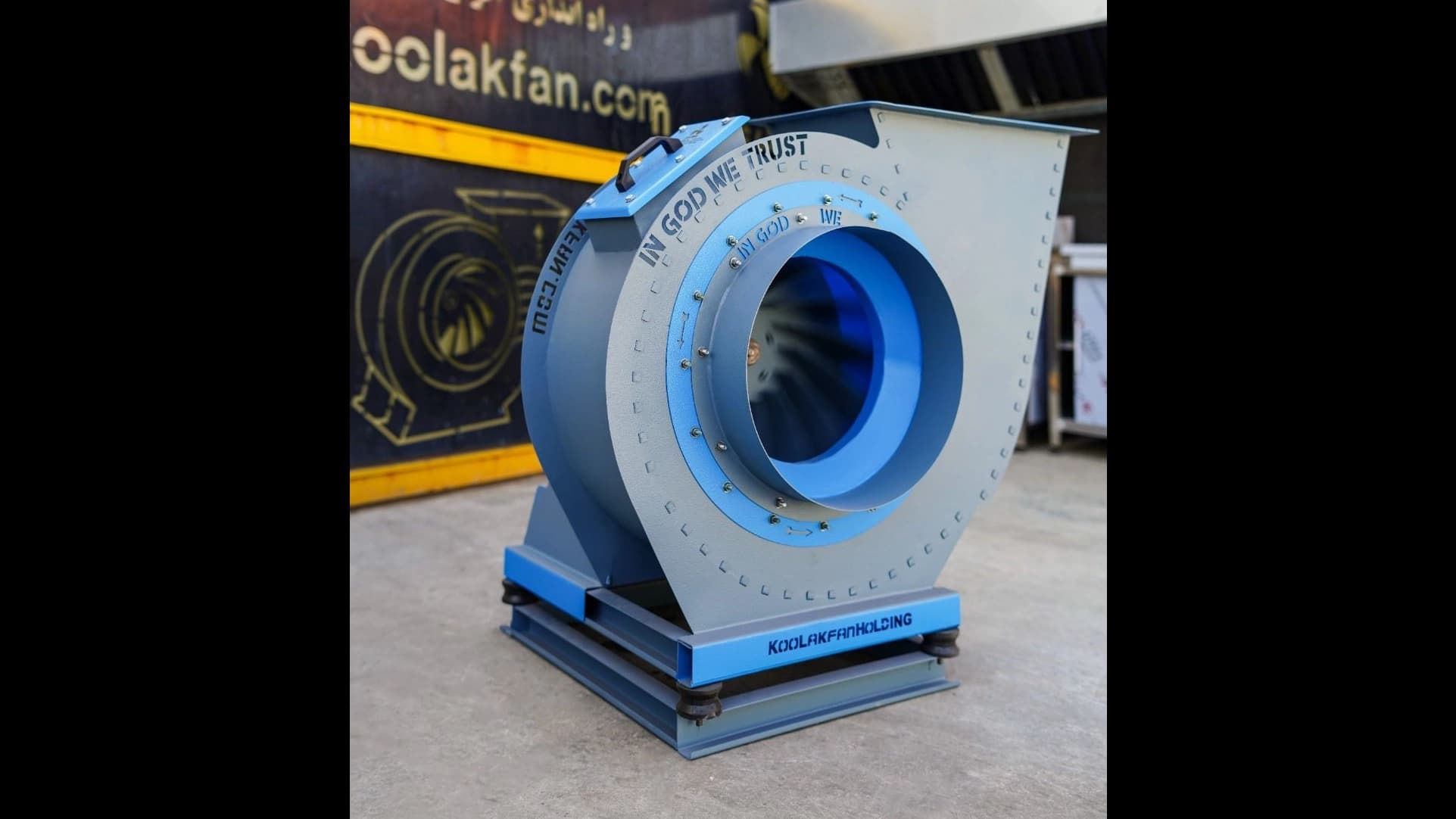

4. اجزای ساختاری

یک فن استاندارد سانتریفیوژ از بخش‌های زیر تشکیل می‌شود:

شافت و یاتاقان: انتقال نیرو از موتور به پروانه.
پایه نگهدارنده: جذب ارتعاش و حفظ تراز محور.
کاور موتور: محافظ در برابر گردوغبار و گرما.

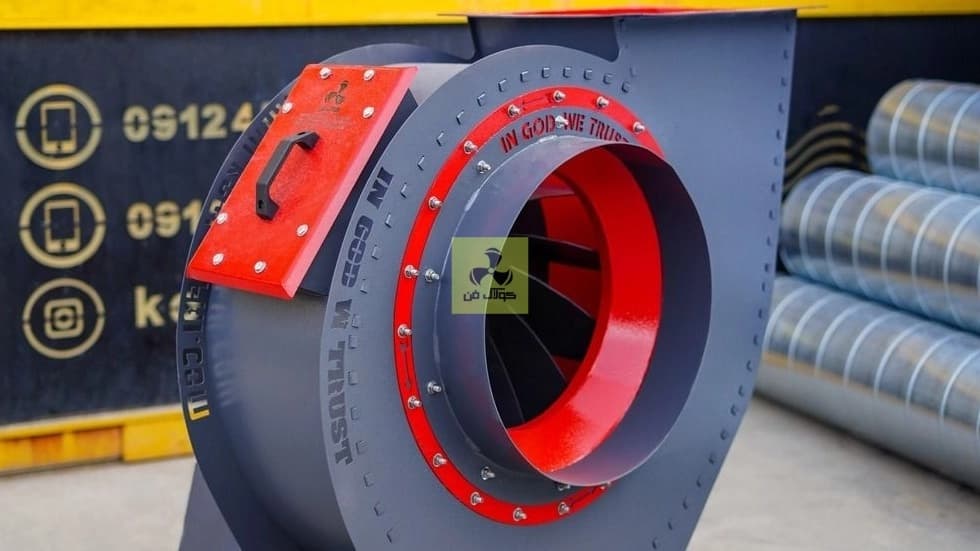

محفظه حلزونی (Volute): تبدیل انرژی جنبشی به فشار و هدایت خروج هوا.
ورودی مخروطی (Inlet Bell): کاهش افت فشار و افزایش یکنواختی جریان.
سیستم تنظیم (Dampers / Louvers): کنترل حجم هوا و فشار.

یک فن استاندارد سانتریفیوژ از بخش‌های زیر تشکیل می‌شود:

شافت و یاتاقان: انتقال نیرو از موتور به پروانه.

پایه نگهدارنده: جذب ارتعاش و حفظ تراز محور.

کاور موتور: محافظ در برابر گردوغبار و گرما.

محفظه حلزونی (Volute): تبدیل انرژی جنبشی به فشار و هدایت خروج هوا.

ورودی مخروطی (Inlet Bell): کاهش افت فشار و افزایش یکنواختی جریان.

سیستم تنظیم (Dampers / Louvers): کنترل حجم هوا و فشار.

5. تحلیل عملکرد و راندمان

راندمان کلی فن سانتریفیوژ از سه بخش تشکیل می‌شود:

ηtotal

ηmechanical

ηvolumetric

ηaerodynamic

راندمان مکانیکی به یاتاقان و انتقال نیرو وابسته است (۹۵–۹۸٪).

راندمان حجمی به طراحی محفظه و عدم نشتی بستگی دارد.

راندمان آیرودینامیکی تابع طراحی پره و زاویه ورود هواست (۷۰–۸۵٪).

منحنی مشخصه فن رابطه دبی (Q) با فشار (P) را مشخص می‌کند. نقطه کاری مطلوب در محل بیشترین راندمان و کمترین لرزش قرار دارد.

6. مقایسه فن سانتریفیوژ با فن محوری

ویژگی فن سانتریفیوژ فن محوری فشار هوای خروجی زیاد (تا 25000 پاسکال) کم (تا 2500 پاسکال) حجم جابجایی متوسط بسیار زیاد مصرف انرژی بیشتر کمتر صدا بیشتر (قابل کنترل با طراحی نوین) کمتر کاربرد صنایع سنگین، غبارگیرها، تهویه مرکزی خنک‌کاری عمومی، تونل باد، برج خنک‌کن

7. کاربرد گسترده در صنایع

فن‌های سانتریفیوژ در صدها زمینه مختلف به کار می‌روند، از جمله:

صنایع پتروشیمی، نفت و گاز: تخلیه بخارات و دودهای سمی.
صنایع غذایی: خشک‌کردن مواد غذایی و تنظیم رطوبت در خطوط تولید.
صنایع چوب و کاغذ: انتقال ذرات خاک‌اره و غبار.
نیروگاه‌ها: تأمین هوای احتراق و خروج دود.
سیستم‌های گرمایش، تهویه و سرمایش (HVAC): گردش هوای تازه در ساختمان‌های بزرگ.
صنایع دارویی: تهویه اتاق‌های تمیز با فیلترهای HEPA.

8. کنترل نویز و ارتعاش

یکی از چالش‌های مهم در فن‌های سانتریفیوژ، صدای حاصل از چرخش و تلاطم هواست.

برای کاهش نویز، راهکارهای زیر استفاده می‌شود:

نصب ایزولاتور لرزش (Vibration Isolator) بین پایه و بدنه.
استفاده از جذب‌کننده صوتی (Acoustic Duct Lining) در کانال خروجی.
طراحی پره‌های ایرفویل با انحنای نرم.
تنظیم سرعت چرخش با اینورتر برای کاهش فرکانس صوتی.

صدا معمولاً در محدوده ۶۰ تا ۸۵ دسی‌بل متغیر است و بسته به نوع فن و محیط تنظیم می‌شود.

9. مواد سازنده

مواد مورد استفاده در ساخت فن بستگی به محیط کار دارد:

فولاد ضدزنگ: برای محیط‌های خورنده و داغ.
آلومینیوم: سبک و مقاوم در محیط‌های عادی.
پلاستیک تقویت‌شده (FRP): مناسب برای محیط‌های شیمیایی.
تیتانیوم یا نیکل: برای دمای بالای ۴۰۰ درجه سانتی‌گراد.

بدنه باید علاوه بر مقاومت مکانیکی، خاصیت جذب ارتعاش و طول عمر بالا داشته باشد.

10. سیستم‌های کنترل پیشرفته

در فن‌های مدرن از فناوری‌های زیر استفاده می‌شود:

درایوهای فرکانس متغیر (VFD): تنظیم دور فن بدون کاهش راندمان.
سیستم فیدبک PID: حفظ فشار ثابت در کانال‌ها.
حسگر لرزش Real-Time: شناسایی عدم بالانس.
نظارت دمای یاتاقان‌ها: جلوگیری از خرابی ناگهانی موتور و محورها.

این فناوری‌ها باعث کاهش مصرف برق تا ۴۰٪ و افزایش عمر مفید تجهیز می‌شوند.

11. نگهداری و عیب‌یابی

نگهداری صحیح تضمین‌کننده دوام طولانی فن است.

خرابی‌های معمول:

لرزش شدید: ناشی از عدم بالانس پروانه یا شل‌شدن پیچ‌ها.
افت فشار: ناشی از انسداد مجاری یا تغییر زاویه پره‌ها.
صداهای غیرعادی: بیانگر خرابی یاتاقان‌ها.
افزایش حرارت موتور: ناشی از بار زیاد یا تهویه ناکافی.

تعمیرات دوره‌ای شامل روانکاری، تراز، تمیزکاری، و بررسی الکتریکی موتور است.

12. استانداردها و دستورالعمل‌ها

سازندگان و استفاده‌کنندگان فن‌های سانتریفیوژ باید با استانداردهای بین‌المللی کار کنند:

AMCA 210 / ISO 5801: استاندارد تست عملکرد و فشار فن‌ها.
ISO 13349: مشخصات فنی و ایمنی فن‌ها.
ASHRAE 52.2: الزامات تهویه و فیلترگذاری.
ANSI/SMACNA: استانداردهای نصب و کانال‌کشی.

13. آینده و فناوری‌های نو

فن‌های نسل جدید به سمت هوشمندشدن در حرکت‌اند.

پیشرفت‌ها شامل:

پره‌های با طراحی مبتنی بر هوش مصنوعی (AI-Optimized Blades)
بدنه‌های ضد صدا از نانوکامپوزیت‌ها
فن‌های با انرژی خورشیدی برای سیستم‌های تهویه بومی
سیستم‌های خودعیب‌یاب بر پایه اینترنت اشیا (IoT)

فن سانتریفیوژ ترکیبی از مهندسی مکانیک، آیرودینامیک و طراحی صنعتی است.

با قابلیت تولید فشار بالا، سازگاری با شرایط سخت و امکان کنترل دقیق عملکرد، این فن‌ها قلب تپنده‌ی بسیاری از صنایع محسوب می‌شوند.

پیشرفت در طراحی پره‌ها و سیستم‌های هوشمند، آینده‌ای پایدار و کم‌مصرف را برای فناوری فن‌ها رقم خواهد زد.

https://kolakfan.ir/

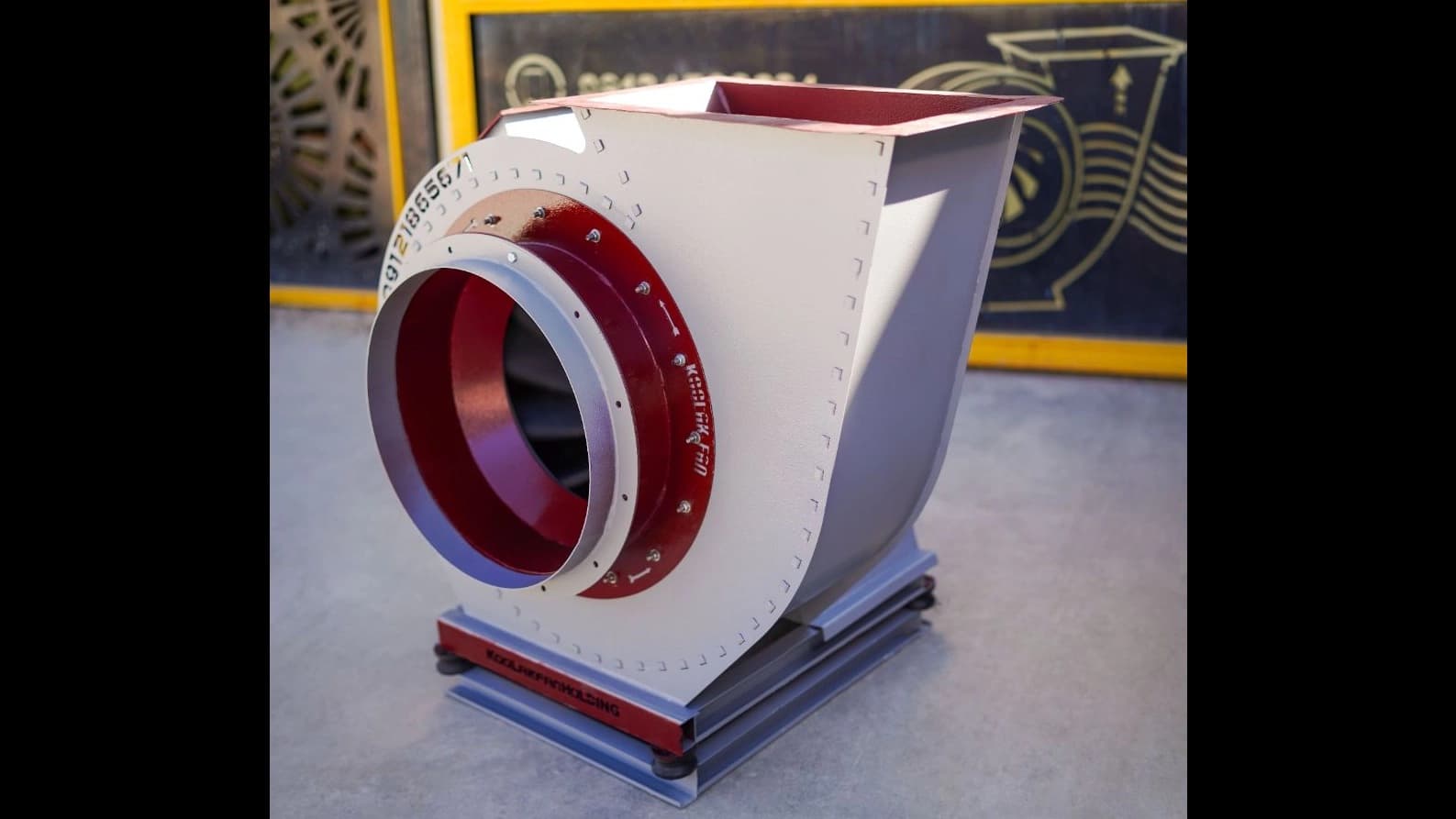

فن سانتریفیوژ یکی از پرکاربردترین تجهیزات در صنایع تهویه، انتقال گاز، غبارگیری و خنک‌کاری محسوب می‌شود. عملکرد اصلی آن بر پایه نیروی گریز از مرکز است؛ یعنی هوای ورودی به مرکز پروانه وارد شده و بر اثر چرخش پروانه با سرعت بالا، به سمت محیط خارجی پرتاب می‌شود. این نوع فن‌ها معمولاً در سیستم‌های تهویه صنعتی و ساختمانی که نیاز به فشار بالای هوا دارند، استفاده می‌شوند.

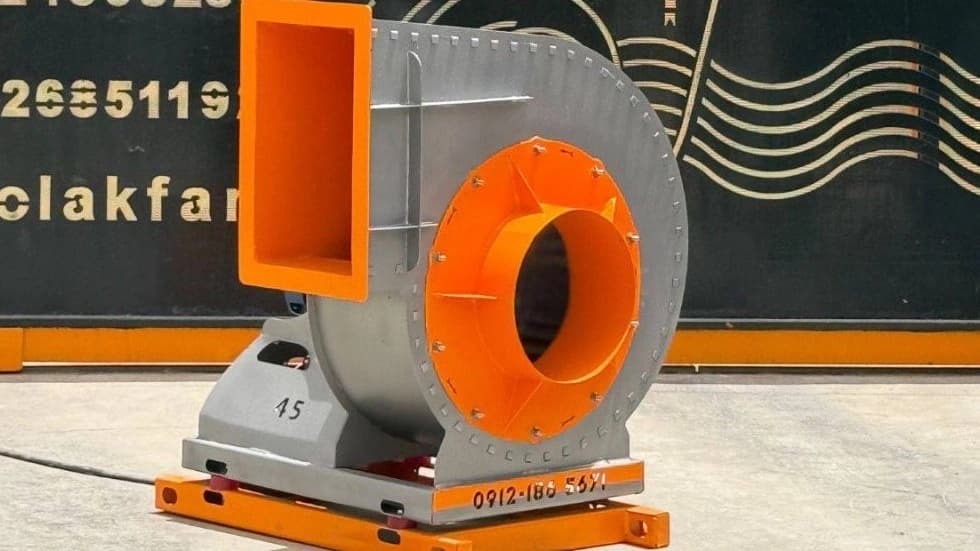

ساختار و نحوه عملکرد

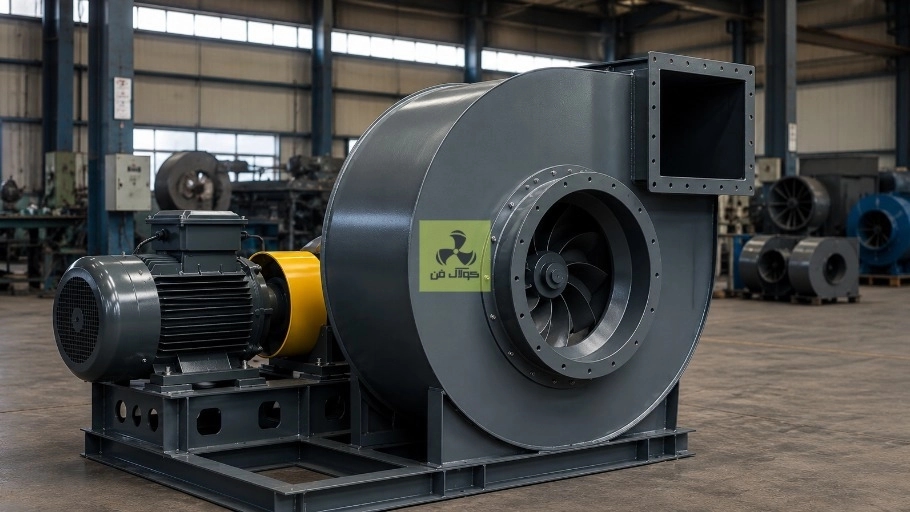

فن سانتریفیوژ از چند بخش اصلی تشکیل شده است:

1.پروانه (Impeller): قطعه‌ای چرخنده با پره‌هایی منحنی که وظیفه افزایش انرژی جنبشی هوا را دارد.

2.محفظه (Housing): پوسته‌ای حلزونی شکل که جهت‌دهی جریان هوا را بر عهده دارد.

3.ورودی هوا (Inlet): بخش مرکزی که هوا از آن وارد فن می‌شود.

4.موتور: نیروی محرکه لازم برای چرخش پروانه را فراهم می‌کند.

در هنگام کار، هوا از مرکز فن وارد و توسط پروانه شتاب می‌گیرد، سپس با فشار به سمت خروجی هدایت می‌شود. این فرایند باعث افزایش فشار استاتیکی و دبی هوای خروجی می‌گردد.

انواع فن سانتریفیوژ

فن‌های سانتریفیوژ در چند نوع طراحی و ساخته می‌شوند که هرکدام کاربرد خاصی دارند:

نوع پروانه ویژگی‌ها کاربردها

پره خم به جلو (Forward curved) حجم زیاد هوا با فشار کم تهویه مطبوع، کولرها

پره شعاعی (Radial) مقاومت بالا در برابر آلودگی و غبار صنایع سنگین، فیلتر صنعتی

پره خم به عقب (Backward curved) راندمان بالا و صدای کم تهویه صنعتی، سیستم‌های HVAC

پره Airfoil (ایرفویل) عملکرد آرام و مصرف انرژی پایین محیط‌های اداری و بیمارستانی

کاربردها

فن سانتریفیوژ در موارد زیادی مورد استفاده قرار می‌گیرد:

سیستم‌های تهویه مطبوع ساختمان‌ها (HVAC)

کارخانجات سیمان، فولاد و معدن

فیلترها و غبارگیرهای صنعتی

خشک‌کن‌ها و کوره‌ها

خنک‌سازی تجهیزات الکترونیکی

مزایا و معایب

مزایا:

توان تولید فشار بالا

بازده مناسب در کاربردهای سنگین

قابلیت کار در محیط‌های آلوده

عمر مفید بالا

معایب:

ابعاد بزرگ‌تر نسبت به فن‌های محوری

صدای نسبتاً زیاد در برخی مدل‌ها

نیاز به نگهداری منظم یاتاقان و پروانه

فن سانتریفیوژ به دلیل راندمان مناسب، قدرت فشاردهی بالا و کاربرد گسترده در صنایع، یکی از حیاتی‌ترین اجزای سیستم‌های تهویه و انتقال هوا به شمار می‌آید. توسعه طراحی‌های نوین این فن‌ها به سوی کاهش مصرف انرژی، کاهش صدا و افزایش عمر مفید در حرکت است.
